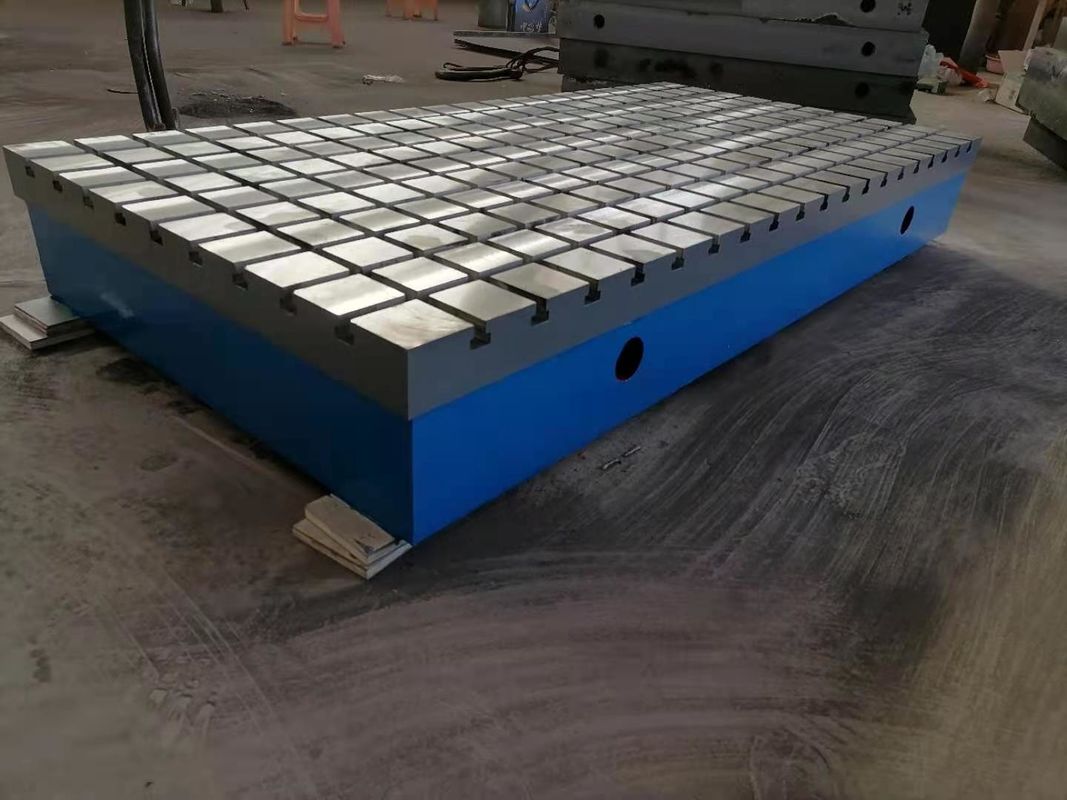

| Bahan: | Besi abu-abu HT250 | Nama: | Alat Mesin Cnc Alat Ukur Meja Inspeksi Besi Cor dengan slot T |
|---|---|---|---|
| Kepadatan: | 7,3-7,85 | Temperatur temper: | 600-700 derajat |
| permukaan akhir: | permesinan | Perawatan penuaan: | Dua penuaan tempering buatan |
| Metode Pengecoran: | pengecoran pasir | Standar: | GB4986-85 |
| Kekerasan: | HB160-240 | Lapisan permukaan: | minyak acar dan dilapisi plastik atau ditutupi dengan anticorrosion |
| Cahaya Tinggi: | t slot meja pemeriksaan besi cor,mesin cnc meja pemeriksaan besi cor,t slot alat ukur besi cor |
||
Pelat permukaan besi cor
Platform besi cor disebut sebagai platform, yang juga disebut pelat besi cor.Itu adalah alat ukur referensi bidang dasar untuk inspeksi benda kerja, scribing, peralatan debugging, perakitan, pengelasan dan paku keling.Platform besi cor diklasifikasikan menjadi 0, 1, 2 dan 3 menurut tingkat akurasi.Umumnya, pelat Kelas 0, Kelas 1, dan Kelas 2 digunakan sebagai pelat datar untuk platform inspeksi.Platform untuk Kelas 3 digunakan untuk memotong, merakit, mengelas, dan memukau.Mereka banyak digunakan dalam pembuatan mesin, teknik kimia, perangkat keras, kedirgantaraan, minyak bumi, manufaktur mobil, manufaktur instrumentasi dan industri lainnya.
Aksesori pendukung pemasangan platform besi cor: braket platform, klakson penyetel, angkur arde, dongkrak, dll. Saat memasang, harus disesuaikan dengan ketinggian dan beban didistribusikan pada setiap titik tumpu.Ketika suhu lingkungan digunakan, getaran harus dihindari.
| Aplikasi | tata letak presisi, perakitan, meja periksa, perlengkapan besar atau pangkalan mesin, pelat set-up, pelat uji laboratorium, atau permukaan stabil untuk sistem optik, dll. |
| Bidang | Mesin, mobil, mesin pertanian, metalurgi, tambang, pembangkit listrik, pembuatan kapal, dirgantara, instrumen |
| Spesifikasi | one-piece 4000-10000mm atau MENYESUAIKAN |
| Bahan | Besi cor kekuatan tinggi (HT200-HT300) |
| Standar manufaktur | GB4986-85 JB/T7974-1999 |
| Kelas presisi | 0, 1, 2, 3 Kelas |
| Standar presisi | JJG117-2005 |
| Pengobatan permukaan | penggilingan akhir pengikisan tangan atau penyelesaian akhir |
| Proses pembuatan | Desain CAD, Cetakan pasir resin, Peleburan, Pengecoran, Perlakuan panas, Pemrosesan mekanis, Perawatan permukaan, pengemasan, dan pengiriman |
| Kekerasan | HB170-240 |
| Karakteristik | Presisi tinggi, ketahanan aus, penggunaan berulang, umur panjang (lebih dari 50 tahun), aplikasi luas |
| Kemasan | Kotak kayu |
Presisi: Menurut pelaksanaan peraturan pemeriksaan pengukuran standar nasional,
masing-masing adalah 1,2,3, semir halus.
| Spesifikasi (mm) | Toleransi kerataan (um) | |||
| Tingkat 1 | Kelas 2 | Kelas 3 | Pesawat finis | |
| 400x400 | 12 | 24 | ||
| 600x400 | 14 | 28 | ||
| 800x500 | 16 | 32 | 80 | |
| 900x600 | 16 | 32 | 80 | |
| 1000x750 | 18 | 36 | 90 | |
| 1000x1000 | 20 | 39 | 96 | |
| 1500x1000 | 25 | 48 | 120 | |
| 2000x1000 | 26 | 52 | 129 | |
| 2000x1500 | 56 | 140 | ||
| 2000x2000 | 60 | 152 | 230 | |
| 2500x1500 | 68 | 168 | 248 | |
| 3000x1000 | 174 | 248 | ||
| 3000x2000 | 184 | 275 | ||
| 3000x3000 | 210 | 300 | ||
| 4000x1000 | 210 | 300 | ||
| 4000x2000 | 219 | 310 | ||
| 4000x3000 | 240 | 360 | ||
| 5000x2000 | 255 | 375 | ||
| 5000x3000 | 287 | 420 | ||
| 6000x2000 | 293 | 430 | ||
| 6000x3000 | 308 | 460 | ||
| 8000x2000 | 370 | 520 | ||
| 8000x3000 | 382 | 570 | ||
Penggunaan:
(1) Cocok untuk berbagai inspeksi dan pesawat benchmark untuk pengukuran akurasi.
(2) Digunakan secara luas sebagai tolok ukur pengukuran untuk inspeksi peralatan mesin dan untuk memeriksa
akurasi dimensi atau perbedaan berjalan dengan fungsi melakukan garis yang tepat.
(3) Ini adalah alat ukur penting dalam pembuatan mesin.
